「ホントにホント」           基礎の基礎 ギヤ基礎講座

初心者マーク講座 第4回の勉強は ギヤの授業をやるぞ

ギヤ って何 KANA(かな)



                                       歯車  じゃな。

 う」 噛み合わない

また、「ギヤいこう!」など

言葉としても日常的に良く使われるくらい

ギヤ

生活に身近な商品(時計、手動鉛筆削り、オルゴール、ハンドドリル)

から

工場内の機械  ほか

とにかく   幅広く使われる  動力伝達するものなんじゃよ♬

 ~~~ 確かに身近ですね。。。


ギヤ は 同じ ギヤ と噛み合わせて動かすものなんじゃよ。

それじゃ、まずはギヤの歯の 大きさの説明 するぞ!よいか!?

では、各々をホワイトボード使って。。。



次に行くぞ



それでは KANAの中での ギヤの説明に入ろう。





KANA で扱っている 標準品の ギヤ の種類を 知っておるかな?

この4種類じゃ。

それぞれに説明を加えて行くぞ。





ボード内にも書き入れてあるが、

「K」が無いと通常のピニオンギヤになるので 忘れずに頼むぞ




この理念から始まった基礎の基礎シリーズも 今回が、最終回じゃった。

みんな、どうじゃったKANA(かな)

と~っても楽しかったです。



今度は私が先生になって、皆を教えられます。

なんと! 教えた甲斐があったと言うもんじゃ。

それでは KANAちゃん に よく勉強してくれた ご褒美じゃな

 みんなも、ここで学んだことを 新しいお友達が来たら

教えてくれる KANA(かな)

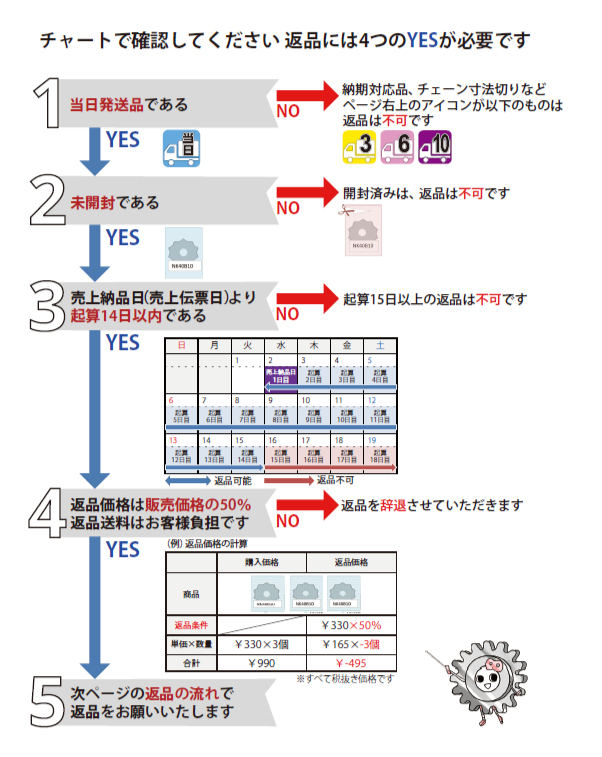

受注締切時間は何時まで?

何時までに注文したら、当日出荷が可能か? という質問じゃな。

KANA は 2019年1月21日 に 当日出荷の受付時間 の 変更を行った



KANA では 在庫品は 17時までの受付であれば 当日出荷が可能じゃよ



本当はな、ワシはもっと遅くまで受付けて

みんなに少しでも早く届けたいんじゃ。

ただ、運送業界が「働き方改革」を行っているのは

みんなも知っておるじゃろ?

運送業界だけでなく、日本全体が「働き方改革」 を掲げておる んじゃよ

 の 3つの重要課題

・長時間労働
・非正規と正社員の格差
・労働人口不足(高齢者の就労促進)

皆が健康に安全に働くためには、仕方のないことなんじゃよ

皆の協力あっての 安定出荷なんじゃ。

協力をお願いさせてくれたまえ

これより前に セミF も 同じく  17:00が

受注後 3日目発送 や 一部の5日目対応 また 納期対応品の  締切時間 となっておる

併せて 確認を お願いしたぞ

「ホントにホント」           基礎の基礎 プーリ基礎講座

初心者マーク講座 第3回の勉強は プーリの授業をやるぞ

 よーし、勉強だ!!





プーリって何か知っているKANA

日本語にすると「滑車」

先の基礎の基礎で勉強した通り

スプロケット → チェーン を掛けて動力を伝えるが

プーリ → ベルト  を掛けることで動力を伝える物じゃ!

古くは 井戸で釣瓶(つるべ)として使われていた

赤枠のコレがプーリの一種じゃ!

今だと

  ベルトコンベア、エレベーター

  ロープウェイ、ケーブルカー、クレーン、自動車冷却用ファン駆動用

  プリンター、電動ミシン、コピー機  など で使われているんじゃよ。



では、プーリを使う理由や意味を知っているKANA

*ガチャガチャ音をさせたくない

*クリーンルーム

*油を使いたくない

*回転を速くさせたい

 (ベルトの自重が軽い為、スプロケットより高速回転が可能)

こんな理由の場合は プーリを使うといいぞ!!

プリンターの場合をとると、大きな音がしたら困るし

プリンタ自体がコンパクトサイズだから

サイズの範囲の広い プーリ・ベルト の組み合わせなら

小さいサイズもあって、うってつけなんじゃよ。

話題の3Dプリンタにも使われておるぞ。



プーリにはVプーリやタイミングプーリがあるが

KANA が標準品で扱っているのは タイミングプーリじゃ!

タイミングプーリは種類が豊富で幅広い対応が可能なんじゃ。

なので、使用する機械に合わせて微調整することが出来るのが強みじゃ。



タイミングプーリ には タイミングベルトを掛けて使う



ここで種類についての説明じゃが、これは以前の  で

説明してあるので、今回はその部分を再掲しておくが、

詳しくは過去の授業を確認してくれたまえ。

→ 過去の授業はこちらクリック





スーパートルクはミリ目になる。

一部メーカーとの互換性になるので

各社共通の インチ目の台形歯より注意が必要じゃぞ。

次に、KANAプーリを購入 する場合の説明をしておく

プーリを買うと

このセットで送られて来る。フランジは2枚1セットじゃよ。

フランジは、プーリにカシメて使う。

フランジはベルトが落ちないように左右のフレを止めるのが役目じゃ。

  ※カシメるとはつなぎ目をしっかりと密着させるといった意味

KANAではフランジを別売りもしている。

紛失や破損の際は利用してくれたまえ。

どのプーリにどのフランジが合うかは

DOLSガイドのプーリのページに記載してある。



今日はこの辺にしておくかな。

基礎の基礎    みんな、わかってくれたKANA(かな)

 は~~~い 大丈夫です☆

博士、ありがとうございました。

「ホントにホント」           基礎の基礎 チェーン基礎講座

先週から始まった

 初心者マーク講座

KANAで使っている 基本的な商品について

初心忘れるべからず な 授業の第二回をするぞ!!

今回は

KANA の正式名は 「片山チエン」 じゃ。

社名にも入っているチェーン

チェーンは、先週のスプロケットとセットで使う大事なものだから

基礎の基礎は確実に押さえていこう!! いいな?

 ハイ!博士よろしくおねがいします

チェーンってどんな形か知っておるか?

こんな形じゃ。自転車なんかで近い形を見たことがあるじゃろ?

分解すると、こんな感じになっておる

この形はもしや。。。私?

そうじゃ、君がチェーンの中に入っており

ピッチ(隣り合った二つのものの間の長さ)を数えるのに大事な役目を

果たしておるから、あとで説明するぞ!

ちなみに、スプロケットと一緒に使うと、こんな感じになる。

基本中の基本として チェーンは センチ・ミリ の世界ではなく

インチ」 で扱われておる!

これは、チェーンの世界では 全世界共通である!

ええええ??  日常生活でインチは使いません。難しいです!

よ~~~し、解説していくぞ!

インチは意外に日常生活でも使っておるぞ。

ケータイやテレビの画面は「インチ」で表されてるのは知っておるんじゃないか?

じゃ、インチってどんな大きさなのか?

1インチ(″)=25.4m/m(mm)

1フート=12″ =304.8m/m

※ インチの記号として二重引用符(ダブルコーテーション)マークの様な

「″」が使われることがある。1″=1インチ

※ ミリの表記も、業界としてmmよりm/mを用いるが意味は一緒

※ (複: feet, 単: foot)なので 1ならフィートではなくフート

チェーンの場合

#80(80番)チェーンピッチ =1インチ

となり、これを基本に各番手のチェーンピッチの計算が出来る。

ピッチは、リンクの穴と穴の間の距離 を表しているんじゃよ。

いきなりピッチが出てきて大変じゃが、話題の 分数ものさし 的に

表現すると、こんな関係になる。

全部覚える必要は無いぞ!

#80のピッチ が 25.4m/m だとさえ覚えれば、応用が利く。

他も、同様に計算できるから、やってみてくれ。宿題だぞ!

そして、これがわかると

一本物(ユニット / 定尺)が何リンクから構成されているかも計算できる。

1本(ユニット / 定尺)=10F(フィート)と決められておる

したがって、ミリに直すと。。。

1フート=12インチだったので 1フート=12インチ は 304.8m/mじゃ。

なので

10F(フィート)だと10倍

  =3048m/m  ←1本(ユニット)の長さ

この計算は大丈夫か!?

みんな、「定尺・定尺」と言うのは、この一本(約3m)のこと

言うておるんじゃ。じゃが、あくまでも 3mじゃ!

定尺の長さをチェーンの番手ごとのピッチで割ると

各番手のチェーンのリンク数の計算も出来る から教えておこう!

ここでホワイトボードの出番じゃ!

40番だと定尺は240L(リンク) 60番だと定尺は160L(リンク)

構成されておるんじゃな。

いまさらじゃが、リンクはわかってる KANA

みんな、インチ、フット・フィートが出てきて大変だったKANA

でも、順番にやれば 誰にでも計算できるぞ!

1インチ=25.4m/m これが80番のチェーンピッチ

ココだけは忘れないでくれたまえ。

新しいお友達が入ってきたら、教えられる KANA

「ホントにホント」           基礎の基礎 スプロケット基礎講座



みんな~ 元気にしておったか?

さて、じゃ。。。

博士の周りに、最近 新しい仲間が増えたんじゃ。

で、ワシは気づいた 新しい仲間用の

初心者マーク講座を開いてない……..

よし!今回から、数回に分けてKANAで使っている

基本的な商品について初心忘れるべからずな授業をするぞ!!










スプロケットはどんな種類があるのKANA

A型B型基本中の基本なんじゃ。

60A10HG60A10HNK40B15 などがこの仲間じゃな。

C型は100番以上の大きな番手にあるのじゃ。

NK100C70、NK160C40 なんかも仲間なんじゃよ。

2列のA型は HG50-2A30H、HG80-2A60H なんかがある。

つづけて 2列のB型!

NK35-2B10などの小さな番手からNK120-2B30 などの大きな番手まである。

2列には1列と同じく A型、B型 そしてC型もあるんじゃぞ!

NK100-2C60、NK120-2C54 が仲間じゃよ。

シングルダブルは、さっき説明した2列A型と似ているが非なるものじゃ!

使用するチェーンに注目だが、チェーンはまた別の機会に話すことととしよう。

80SD17、60SD11、40SD28 などと表記するんじゃぞ。

ここまで わかったKANA

さてさて、次がスプロケットの下穴カテゴリー 最後のホワイトボードになるぞ!



2062B142050B81/2ニィマル・ゴォーマルビー・(ノ)・ハッチョウハン    と読みます)

こんなのがお友達だぞ。ステンレス材質のSUS2062B10SUS2042B111/2

も お友達だぞ!

ではでは、本日 最後の説明をするぞ~~~

===軸穴加工付スプロケット===

いわゆる FBN FB(K) が付く商品 !!

キー溝加工も 旧JISキー 新JISキーと揃っているし 豊富な在庫で

お客様の為に お客様より先に 常にスタンバイしておる!

FBN40B15D15、FBK50B16D30 などがある。

洋服で言えば、既製服やレディーメイド みたいなニュアンスじゃ。

洋服が9号・11号や、ウエスト64 など  予め作られたサイズ表記で

自分の体に合うものを 買うように

スプロケットもFBN、FBKならば サイズが合えば

すぐにでも使える気が利くやつなんじゃ。

おおっと、 今日は長くなったが ここまでじゃ。



スプロケット初歩の初歩を知りたかったみんな、わかった KANA

初歩の初歩を 新しい仲間に伝えなくてはならない先輩方

少しはお役に立てた KANA
